心电图机作为医疗检测设备的重要组成部分，其机械钣金件模型的设计与制造对设备的稳定性、可靠性和使用寿命具有直接影响。机械钣金件模型主要涵盖设备的外壳、内部支撑结构及固定装置等部分。
一、钣金件材料选择
心电图机钣金件通常采用冷轧钢板、不锈钢或铝合金等材料。这些材料具备良好的强度、耐腐蚀性和加工性能。医疗设备对卫生要求较高，不锈钢因其易清洁、抗菌特性而被广泛采用。同时，材料的厚度需根据结构强度需求进行合理选择，一般在0.8mm至2.0mm之间。
二、结构设计要点
- 外壳设计：心电图机外壳需兼顾美观与功能性。设计时应考虑设备的便携性、散热需求及电磁屏蔽效能。钣金件折弯角度和圆角半径需精确计算，以避免应力集中和装配干涉。
- 内部结构：内部钣金件主要用于固定电路板、电池及传感器等组件。设计需确保足够的刚度和稳定性，同时预留线缆通道和通风孔，保障设备内部组件的安全运行。
- 安装接口：钣金件上的安装孔、螺纹孔等需与心电图机的其他部件精确匹配，以确保整体装配的便捷性和可靠性。采用冲压、钻孔等工艺时，需注意公差控制和毛刺处理。
三、制造工艺与质量控制
钣金件制造主要涉及下料、冲压、折弯、焊接及表面处理等工序。下料可采用激光切割或数控冲床，确保尺寸精度；折弯需使用专业模具，避免材料变形或开裂。表面处理通常包括喷涂、电镀或阳极氧化，以提高耐腐蚀性和美观度。
质量控制方面，需对钣金件的尺寸、平面度及涂层厚度进行严格检测。特别是医疗设备，需符合相关行业标准（如ISO 13485），确保产品安全可靠。
四、应用与优化

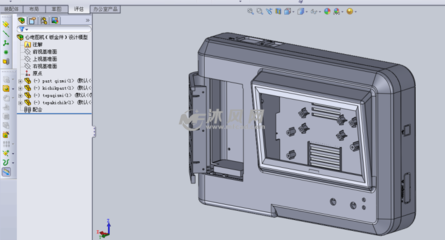

随着医疗技术的发展，心电图机钣金件模型正朝着轻量化、模块化方向发展。采用仿真软件（如SolidWorks、AutoCAD）进行结构分析和优化，可有效提升设计效率并降低生产成本。
心电图机机械钣金件模型的设计与制造是一个多学科交叉的领域，需综合考虑材料、结构、工艺及标准要求，以保障设备的整体性能与用户体验。
